?造紙用高嶺土半年進(jìn)口花費(fèi)4.4億 我國(guó)沒(méi)企業(yè)生產(chǎn)嗎

在造紙?zhí)盍闲袠I(yè)，高嶺土的吸油值是影響涂布紙品質(zhì)的一個(gè)重要因素。

有研究表明，高吸油值的高嶺土填料可使涂布紙具有較好的印刷適性。但目前國(guó)內(nèi)煅燒高嶺土的吸油值普遍低于國(guó)際上優(yōu)質(zhì)涂料級(jí)高嶺土的吸油值，例如巴斯夫公司利用風(fēng)化高嶺土生產(chǎn)的ANSILEX93產(chǎn)品（煅燒高嶺土）的吸油值可高達(dá)90g/100g以上，國(guó)內(nèi)的吸油值普遍在60~80g/100g之間。加之其他指標(biāo)上的差距，我國(guó)每年都需要進(jìn)口大量?jī)?yōu)質(zhì)涂料級(jí)高嶺土。

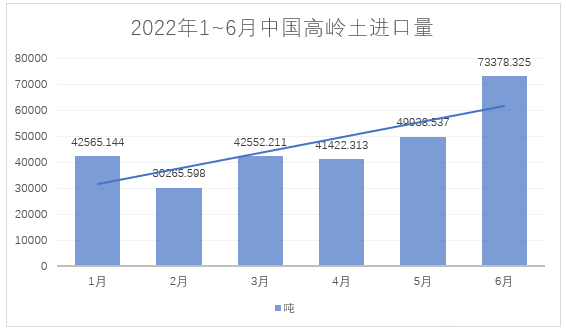

2022年1~6月，我國(guó)進(jìn)料高嶺土約28萬(wàn)噸，總額約4.4億元

據(jù)海關(guān)總署數(shù)據(jù)，2022年1~6月，我國(guó)進(jìn)料高嶺土約28萬(wàn)噸，總額約4.4億元。

如何有效提高高嶺土的吸油值呢？

高嶺土的吸油值是一個(gè)復(fù)雜的指標(biāo)，它的影響因素有很多，如顆粒粒度及分布、比表面積、孔結(jié)構(gòu)、顆粒的堆積密度、粘性、pH值、Zeta電位等等。

例如，孫濤等以唐山煤系高嶺土為原料，在600~1000℃范圍內(nèi)間隔50℃取點(diǎn)，分別煅燒3h，結(jié)果發(fā)現(xiàn)750℃煅燒的高嶺土吸油值最高，達(dá)到76.3g/100g，其中高嶺土的比表面積對(duì)吸油值影響顯著；750℃煅燒的高嶺土比表面積最大，孔徑分布集中于微孔和中孔，平均孔徑最小。煅燒溫度升高至800℃以后，高嶺土發(fā)生燒結(jié)導(dǎo)致微孔閉塞，孔徑分布向中孔和大孔集中，比表面積減小，吸油值降低。

目前，國(guó)內(nèi)增加高嶺土吸油值的方法各有不同，但都在做“表面”功夫。

2022年3月，太原理工大學(xué)苗洋等公開(kāi)了一種高吸油值煅燒高嶺土的制備方法。包括以下步驟：（1）將氟化物與高嶺土粉體充分混合，在800?1200℃煅燒溫度下保溫3?5小時(shí)，然后隨爐冷卻得到中間產(chǎn)物；（2）將中間產(chǎn)物充分?jǐn)嚢韬筮M(jìn)行超微細(xì)粉碎處理，得到煅燒高嶺土。氟化物的添加使煅燒高嶺土的顆粒表面產(chǎn)生大量的亞微米級(jí)莫來(lái)石晶須，顯著提高煅燒高嶺土的吸油值，并且后續(xù)采用超微細(xì)粉碎處理，進(jìn)一步提高其吸油值，同時(shí)減小煅燒高嶺土的粒度，吸油值達(dá)到86g/100g以上。

高嶺土煅燒成套設(shè)備HLMX超細(xì)高嶺土立式磨粉機(jī)

2021年2月，內(nèi)蒙古超牌建材科技有限公司林煉等公開(kāi)了一種高白度高吸油值煅燒高嶺土及其制備方法。包括煅燒高嶺土和吸附在煅燒高嶺土表面的白炭黑，白炭黑為煅燒高嶺土質(zhì)量的0.5～1.5%。將煅燒高嶺土表面包覆白炭黑，使得煅燒高嶺土白度值和吸油值均增加，生產(chǎn)出滿足涂布紙需要的高白度高吸油值的煅燒高嶺土。

2020年10月，山西大學(xué)崔靜磊等公開(kāi)了一種高吸油值二氧化鈦/高嶺土復(fù)合材料的制備方法，可解決現(xiàn)有二氧化鈦復(fù)合材料難以同時(shí)達(dá)到高吸油值和高白度的問(wèn)題。將高嶺土分散在水中，攪拌均勻制備成高嶺土漿液。稱取鈦鹽溶解于水中，將鈦鹽溶液加入到高嶺土漿液中，其中鈦鹽與高嶺土的質(zhì)量比為0.05~0.30。將鈦鹽水溶液勻速滴加進(jìn)高嶺土漿液中，在攪拌的條件下反應(yīng)30min，期間通過(guò)氨水調(diào)節(jié)pH為2.0~4.0之間。將反應(yīng)混合物轉(zhuǎn)入反應(yīng)釜，在120℃反應(yīng)2h；反應(yīng)結(jié)束后，抽濾水洗、烘干，在700~900℃空氣條件下煅燒2h。制備出的二氧化鈦/高嶺土復(fù)合材料的吸油值高達(dá)148g/100g，白度達(dá)到92.3。

寫(xiě)在最后

從部分論文研究與專利技術(shù)中不難發(fā)現(xiàn)，國(guó)內(nèi)提升高嶺土吸油值的方法主要是圍繞“改變孔徑分布和增加比表面積”來(lái)實(shí)現(xiàn)的。有美國(guó)專利指出，將高嶺土的粒度分布要做的盡可能的窄，粒徑越小，吸油值越高；顆粒大小越均勻、粒度分布越窄，顆粒的松散堆積密度就越小，堆積產(chǎn)生空隙也就越大，能儲(chǔ)藏油分子的空間就越大。從這一方面來(lái)看，國(guó)內(nèi)從粒徑和粒徑分布方面提升高嶺土吸油值的研究與應(yīng)用依舊有所不足。

參考來(lái)源：

閆雷，等：微波輻照煤系高嶺土及其吸油性能，太原理工大學(xué)

山西大學(xué). 一種高吸油值二氧化鈦/高嶺土復(fù)合材料的制備方法:CN202010681464.9[P]. 2020-10-30.

內(nèi)蒙古超牌建材科技有限公司. 高白度高吸油值煅燒高嶺土及其制備方法:CN201910066307.4[P]. 2021-02-09.

太原理工大學(xué). 一種高吸油值煅燒高嶺土的制備方法:CN202210253736.4[P]. 2022-06-03.
